型號選定
| Model | 裝置Relay | IO點數(shù) |
Coil額定 電壓 | Common | Interface | 產品尺寸 | 固定方法 | ||
| Coil側 | Contact側 | Coil側 | Contact側 | ||||||

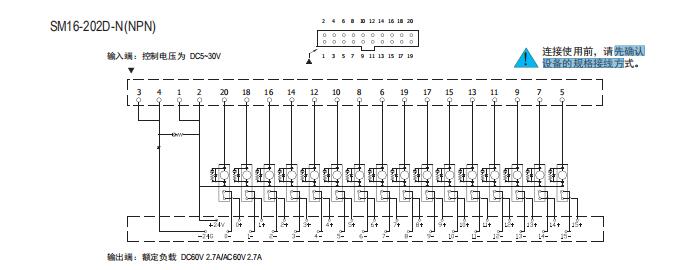

| SM16-202D-N |
PANASONIC AQZ202D |
16Point (1a*16) | 5~24V DC | NPN +COM |
獨立Com. (內置8P短接排) | MlL-C-83503 20Pin |
Screw端子模塊7.62mmPitch 34Pole | 143.6*70.0 |
DIN Rail (Channel) |

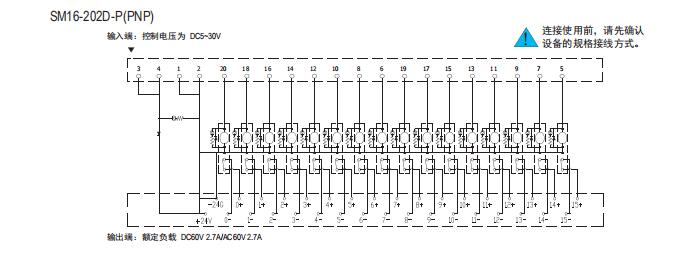

| SM16-202D-P | PNP -COM | ||||||||
一般規(guī)格
| 項目 | AQZ202D | |||
| 輸入 | 輸入電壓 | 30V | ||
| 反向電壓 | 5V | |||
| 功率 | 300mW | |||
| 動作 | 標準 | 1.4V | ||
| 最大 | 4V | |||
| 停止 | 最小 | 0.8V | ||
| 標準 | 1.3V | |||
| 輸出 | 負荷電壓(峰值 AC) | 60V | ||
| 負載電流(峰值 AC) | 2.7A | |||
| 最大負載電流 | 9.0A | |||
| 功耗 | 1.6W | |||
| Transper 特點 | 開關速度 | 啟動時間 | 標準 | 5.8ms |
| 最大 | 10.0ms | |||
| 關閉時間 | 最小 | 0.2ms | ||
| 標準 | 3.0ms | |||
| 總功耗 | 1.6W | |||
| 耐電壓 | 2500V AC | |||
| 產地 | JAPAN | |||
材質
| 保護外殼 | Modified PPO | |
| 透明蓋 | Polycarbonate | |
| 線路板 | Epoxy 1.6t/2oz | |
| 最大適用線徑 | 1.25mm2/MAX | |
| 端子螺絲 | M3×8L | |
| 螺絲扭矩 | 1.2N·m(12Kgf·cm) | |
| 溫度范圍 | -10℃~+50℃ | |
