RT32-PA1A-N

32點，輸入輸出端子排型

產品說明

輸入端為端子排，方便現場接線的32點繼電器模組。
采用LED Lamp動作指示，各輸入輸出端狀態一目了然。
繼電器線圈帶浪涌抑制回路，延長了繼電器模組壽命。
外殼密封結構，可防止PCB因外露引起氧化及金屬粉塵
附著而造成短路、錯誤動作等安全隱患。

一、詳細規格

型號選定

型號	內置繼電器	I/O點數	線圈額定電壓	公共端		連接方式		產品尺寸 (W×Dmm)	固定方式
				線圈側	觸點側	線圈側	觸點側
RT32-PA1A-N	PA1a-24V	32點 (1a×32)	24V DC	NPN +com	8點Com.	M3 螺絲端子臺 7.62mm 間距		174.0×88.0	導軌固定
RT32-PA1A-P				PNP -com
RT32-NY-N	NY24W-K			NPN +com
RT32-NY-P				PNP -com

一般規格

項目		PA1a-24V	NYP-24W-K
觸點 Contact	接點構成	1a	1a
	接點負荷	5A 250V AC,5A 30V DC	5A 250V AC,5A 30V DC
	最大通電電流	5A	5A
	最大開閉電壓	250V AC/110V DC	270V AC/150V DC
線圈 Coil	額定電壓	24V DC	24V DC
	動作電壓	16.8V DC	16.1V DC
	復位電壓	1.2V DC	2.4V DC
	線圈電阻	3200Ω	4800Ω
	額定消耗電力	180mW	120mW
干擾電壓		4000V	5080V
耐電壓		2000V rms	3000V AC 1min
原產地		CHINA	JAPAN

材質

保護外殼		Modified PPO
透明蓋		Polycarbonate
線路板		Epoxy 1.6t/2oz
最大適用線徑		1.25mm2/MAX
端子螺絲		M3×8L
螺絲扭矩		1.2N·m(12Kgf·cm)
溫度范圍		-10℃~+50℃

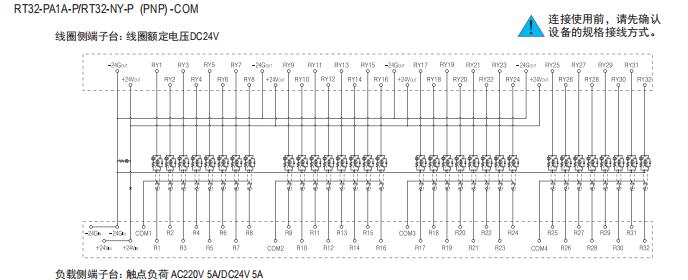

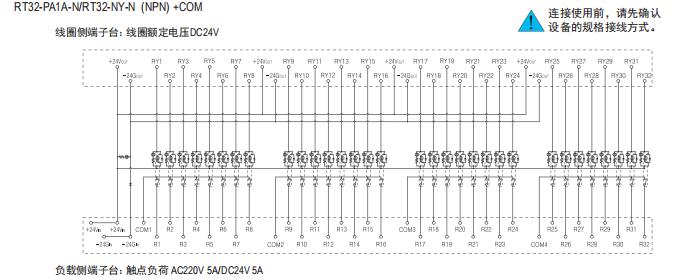

二、電路圖

三、外觀&平面圖

四、產品應用
